Ремонт коробки передач квадроцикла
в Москве и Московской области
В Brutal Motors диагностируют и восстанавливают коробки передач квадроциклов разных конструкций: механические и полуавтоматические КПП малокубатурной техники, реверс-редукторы, селекторы режимов и коробки диапазонов на ATV с вариатором. До разборки мастер локализует источник неисправности и отделяет дефект самой коробки от проблем сцепления, вариатора, редуктора, карданного или цепного привода.
Эксплуатацию прекращают, если передача самопроизвольно выключается, включается с хрустом, рычаг теряет ход, появляется металлический шум либо в масле заметны частицы металла. После первичной проверки согласовываются объём демонтажа, перечень деталей, ориентировочная стоимость и срок ремонта.
Как устроена трансмиссия и что обычно называют КПП
Под названием «коробка передач» владельцы часто объединяют несколько разных узлов. На компактном квадроцикле это может быть ступенчатая КПП со сцеплением и цепной передачей. На полноразмерном ATV с вариатором за выбор диапазона, задний ход и передачу момента отвечают отдельная коробка режимов, реверсный механизм и редукторы.
Когда квадроцикл называют «автоматом», это ещё не определяет конструкцию трансмиссии. Речь может идти о вариаторе, центробежном сцеплении, полуавтоматической КПП или селекторе диапазонов. Поэтому подбор запчастей начинается с модели, VIN, маркировки двигателя и осмотра установленного агрегата.

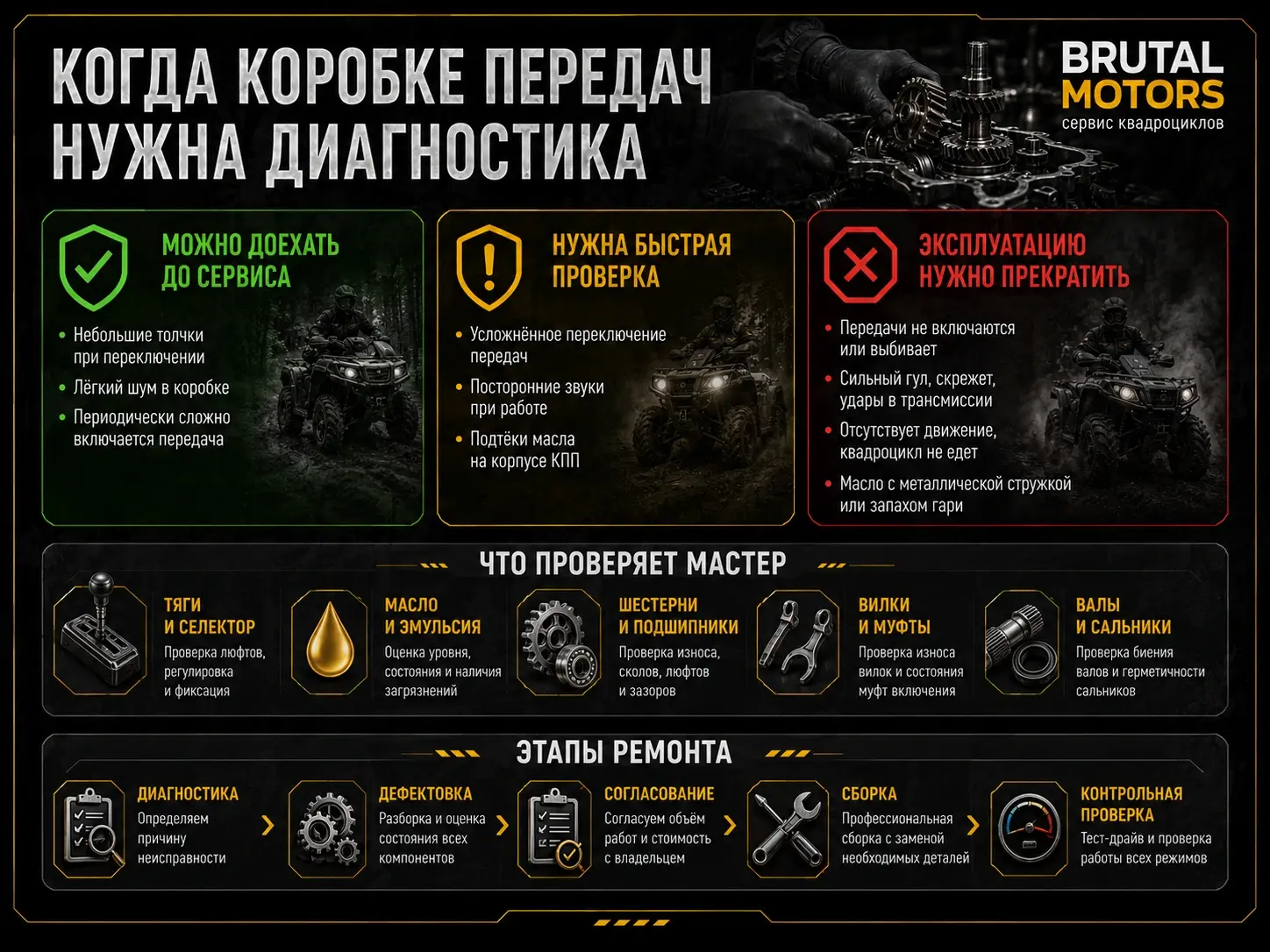

Признаки, при которых коробке передач нужна диагностика
| Проявление | Что проверяет мастер | Как действовать |
|---|---|---|
| Режим не включается | Регулировка привода, сцепление, трос или тяга, механизм выбора, вилки | Не давить на селектор и не включать силой |
| Передача выключается под нагрузкой | Кулачковые муфты, зубья шестерён, вилки, фиксаторы, люфт валов | Остановить эксплуатацию |
| Хруст или удар при переключении | Сцепление, холостые обороты, регулировка, наружный привод, внутренняя механика | Доставить квадроцикл на диагностику |
| Режим выбран, но движения нет | Сцепление, вариатор, цепь, кардан, КПП, редукторы и приводы | Не увеличивать обороты двигателя |
| Гул усиливается с ростом скорости | Подшипники, шестерни, редукторы, карданные шарниры и ступицы | Локализовать источник до разборки |
| В масле эмульсия или металлические частицы | Сальники, сапуны, подшипники, шестерни, валы и последствия воды | Не запускать агрегат под нагрузкой |
| Селектор заклинил | Трос, тяга, наружный привод или внутренний механизм выбора | Не пытаться сдвинуть рычаг силой |
Как понять, что неисправность находится именно в КПП
Слабый разгон сам по себе не указывает на повреждение коробки. Когда двигатель свободно набирает обороты, а скорость почти не растёт, мастер проверяет сцепление, ремень вариатора, цепь, кардан и редукторы. Источником гула нередко оказываются ступичный подшипник, приводной шарнир или главная передача.

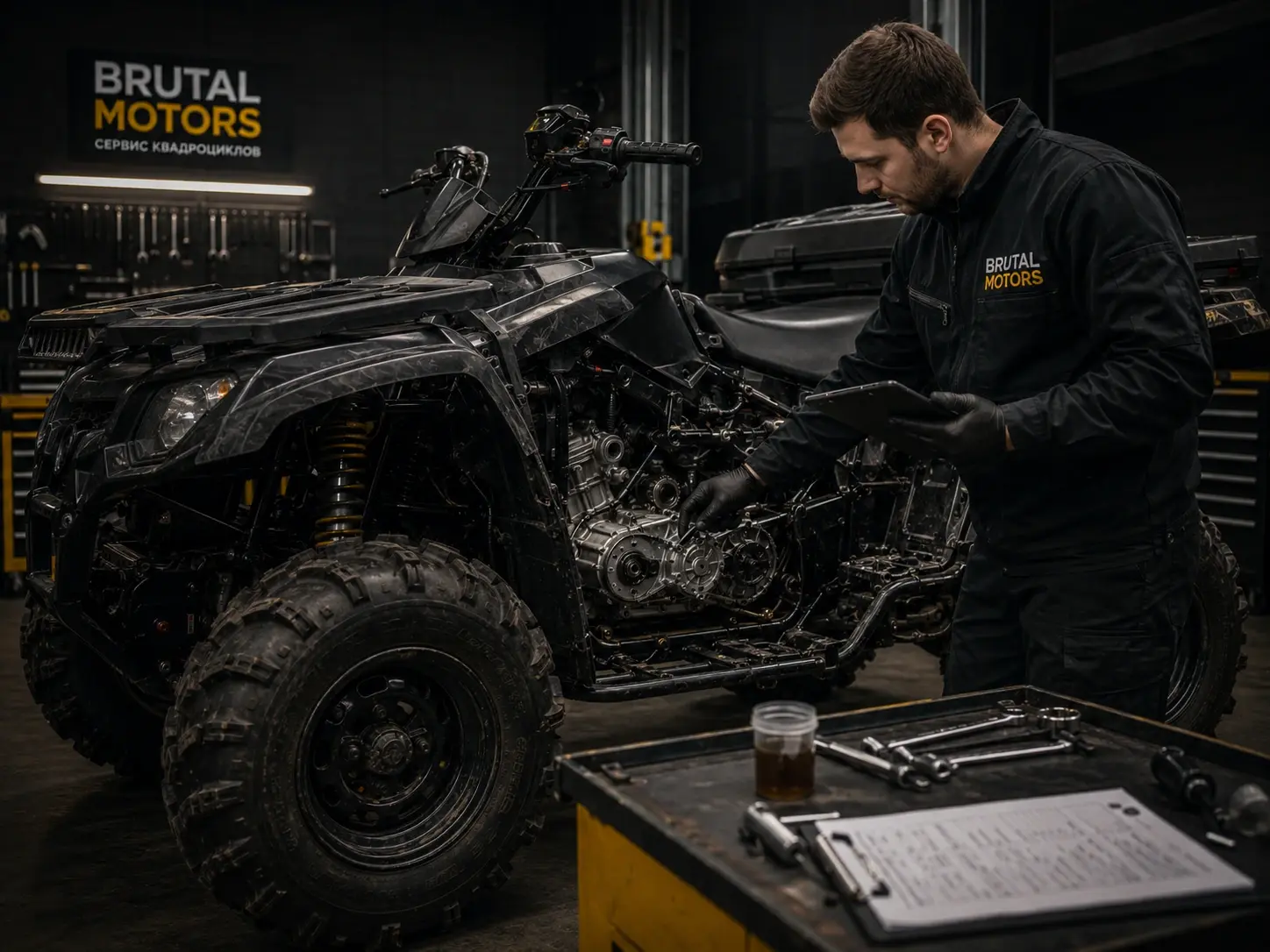

Диагностика начинается без вскрытия: проверяются регулировки, тяги и тросы, уровень и состояние масла, люфты привода, работа сцепления и вариатора. Затем звук и поведение техники оценивают в разных режимах и под нагрузкой. Коробку разбирают только после того, как внешние причины исключены.

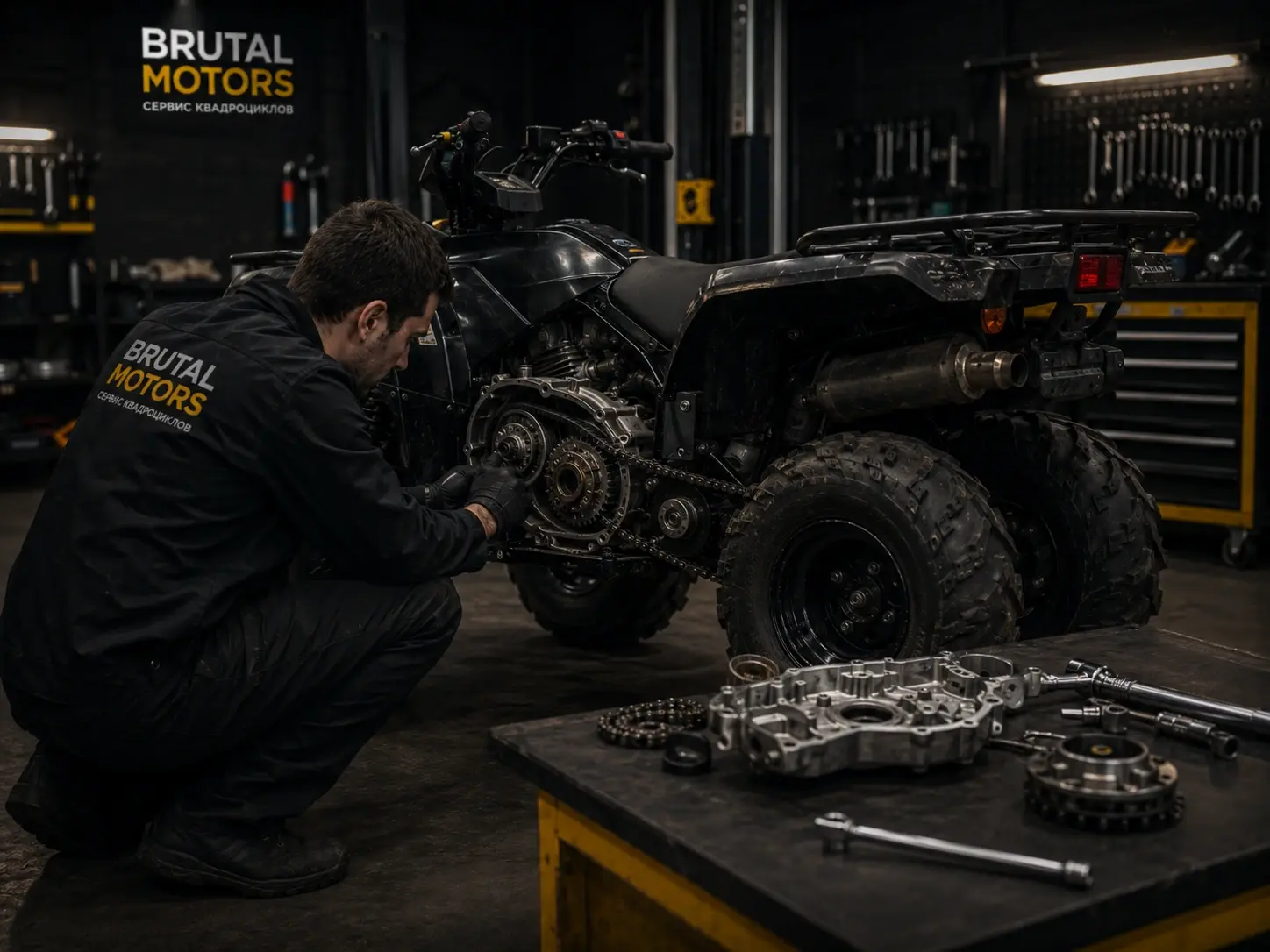

Особенности механической и полуавтоматической коробки
На квадроциклах небольшого объёма часто применяются ступенчатые коробки с ручным или полуавтоматическим сцеплением. Тугое переключение бывает связано с неверной регулировкой, деформацией рычага, износом наружного привода, неполным выключением сцепления или повреждением внутренних деталей.
В полуавтоматической системе механизм переключения одновременно управляет сцеплением. Если эта связь нарушена, передача включается жёстко и с ударом, хотя шестерни ещё могут оставаться исправными. Поэтому перед вскрытием КПП обязательно проверяют регулировку и ход наружного механизма.
Ремонт коробки квадроцикла 200 кубов
Ремонт коробки квадроцикла 200 кубов начинается не с заказа деталей, а с точной идентификации двигателя и трансмиссии. Одинаковый рабочий объём не гарантирует одинаковое устройство: отличаются число передач, схема реверса, механизм выбора, посадочные размеры и крепления.
На одном 200-кубовом квадроцикле установлена механическая КПП с цепным приводом, на другом — вариатор и отдельный реверс-редуктор. Для подбора запчастей используют маркировку двигателя, VIN или номер рамы, фотографии агрегата; редкие детали иногда сопоставляют со снятым образцом.
Если пропал задний ход, сначала проверяют тягу, трос, регулировку и привод реверса. При самопроизвольном выключении передачи оценивают фиксаторы, вилки, кулачковые муфты, зубья шестерён и люфт валов. Вода, эмульсия или металлическая стружка в масле увеличивают объём дефектовки.
Ремонт коробки передач квадроцикла Stels 500
Ремонт коробки передач квадроцикла Stels 500 требует уточнения модификации, года выпуска и VIN. У разных версий семейства Стелс 500 различаются элементы трансмиссии, схема переключения и каталожные номера, поэтому детали подбираются по конкретной машине.
Когда не включается диапазон, диагностику начинают с селектора, тяг и регулировки. Если режим фиксируется, но под нагрузкой слышен треск или передача выключается, проверяют внутренний механизм коробки. Параллельно исключают неисправности вариатора, редукторов, карданов и приводов колёс.
После попадания воды оценивают масло на эмульсию, проверяют сапуны, сальники и подшипники. Одна лишь замена жидкости не устранит задиры и коррозию, если квадроцикл продолжал движение с влагой внутри агрегата.

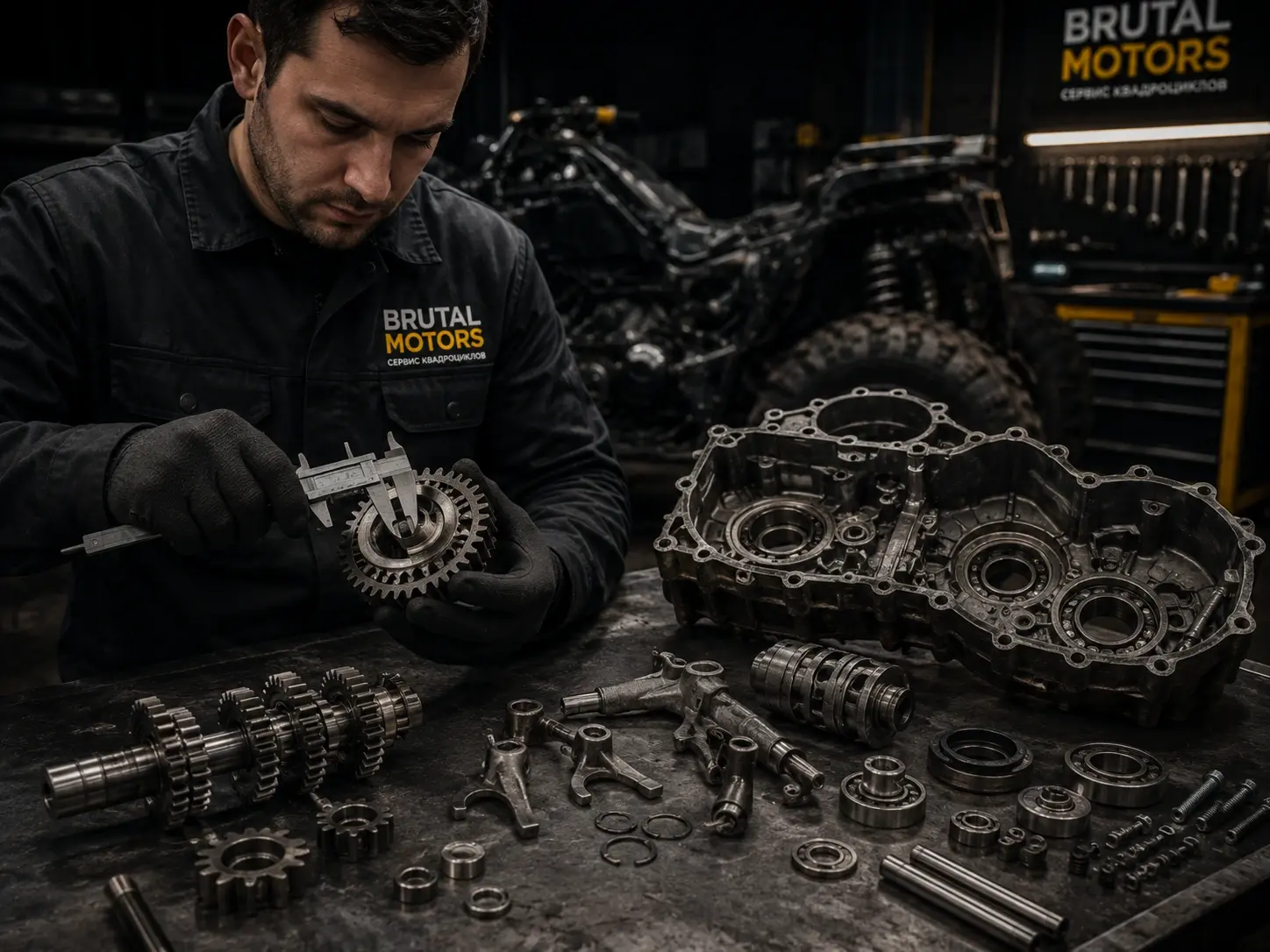

Диагностика и дефектовка коробки передач
Ремонт КПП квадроцикла начинается с точной локализации неисправности. При приёмке мастер уточняет, в какой момент она проявляется: на холодной или прогретой технике, при разгоне, торможении двигателем, включении заднего хода либо полного привода. Затем проверяются наружный механизм переключения, крепления силового агрегата, сцепление, вариатор и приводы.
До вскрытия оценивают уровень и состояние масла, запах, наличие эмульсии и металлических частиц. После разборки последовательно осматривают и измеряют:
- профиль зубьев шестерён и рабочие поверхности кулачковых муфт;
- вилки, барабан, сектор и механизм выбора передач;
- валы, шлицевые соединения и посадочные места;
- подшипники, сальники, прокладки и другие уплотнения;
- пружины, фиксаторы, тяги и элементы селектора;
- корпус, резьбовые соединения и плоскости разъёма.
По итогам дефектовки формируется ведомость деталей и работ. Если стоимость восстановления близка к цене исправного агрегата в сборе, владелец получает оба варианта с пояснением преимуществ и рисков.
Этапы ремонта КПП квадроцикла
Мастер проверяет наружный привод, сцепление, вариатор, редукторы и другие связанные узлы, чтобы подтвердить неисправность именно коробки передач.
После согласования коробку разбирают, детали очищают, измеряют и сортируют по состоянию. Повреждённые элементы заменяют, а сопряжённые пары проверяют на вторичный износ.
При сборке контролируют положение шайб и фиксаторов, осевые зазоры и свободное вращение валов. После установки проверяют включение режимов, герметичность и работу коробки в контрольной поездке.
Стоимость ремонта коробки и связанных работ
Цена ремонта КПП квадроцикла определяется после диагностики и вскрытия: до разборки невозможно точно оценить состояние шестерён, вилок, валов и корпуса. Ниже указаны начальные цены Brutal Motors на связанные операции; запчасти и расходные материалы рассчитываются отдельно.
Ориентировочные цены на работы с трансмиссией
| Работа | Цена |
|---|---|
| Ремонт редуктора квадроцикла | от 3 000 руб. |
| Снятие и установка редуктора | от 2 500 руб. |
| Замена сцепления квадроцикла | от 5 000 руб. |
| Ремонт вариатора квадроцикла | от 4 000 руб. |
| Замена ремня вариатора | от 1 500 руб. |
| Замена цепи и звёзд | от 2 500 руб. |
| Замена карданного вала | от 2 500 руб. |
| Замена масла в редукторах | от 800 руб. |
Что влияет на итоговую стоимость
Смета зависит от типа трансмиссии, расположения агрегата, объёма демонтажа, состояния корпуса и крепежа, последствий попадания воды и доступности запчастей. Следы прежнего вмешательства нередко увеличивают трудоёмкость: встречаются перепутанные шайбы, избыток герметика, повреждённые резьбы и неправильно выставленные зазоры.
До начала работ можно отдельно согласовать снятие и дефектовку, а также установить финансовый предел. Все скрытые повреждения фиксируются на фотографиях и обсуждаются до заказа деталей и продолжения ремонта.
Почему коробку передач доверяют Brutal Motors
- Точная локализация. До разборки мастер исключает неисправности сцепления, вариатора, редукторов, приводов и ступичных узлов.
- Подбор по идентификаторам. Запчасти сверяются по модели, VIN, маркировке двигателя и фактической конструкции трансмиссии.
- Понятная дефектовка. Владелец получает перечень повреждений, фотографии и несколько вариантов восстановления.
- Ремонт всей трансмиссии. В одном сервисе можно восстановить коробку, сцепление, вариатор, редукторы, карданный и цепной привод.
- Контроль после сборки. Проверяются регулировки, фиксация режимов, герметичность, шум, температура и работа под нагрузкой.
- Доставка и гарантия. Квадроцикл с заклинившей или шумной трансмиссией можно привезти в мастерскую без самостоятельного заезда.
Частые вопросы о ремонте КПП квадроцикла
Из-за чего передача включается с ударом?
Сначала проверяют холостые обороты, регулировку привода и полноту выключения сцепления. Если наружный механизм исправен, причиной могут быть вилки, муфты, шестерни или увеличенные зазоры внутри коробки.
Можно ли продолжать движение, если передача иногда вылетает?
Продолжать эксплуатацию не следует. Каждый повторный удар повреждает рабочие кромки муфт, вилки и зубья шестерён, поэтому небольшая неисправность быстро превращается в дорогостоящий ремонт.
КПП и редуктор выполняют одну и ту же функцию?
Нет. Коробка выбирает передачу или рабочий диапазон, а редуктор изменяет передаточное отношение и передаёт крутящий момент к колёсам. Эти агрегаты могут располагаться рядом, но диагностируются отдельно.
Почему стоимость ремонта нельзя назвать до вскрытия?
Внешние признаки не показывают полный объём внутренних повреждений. Иногда достаточно регулировки или замены подшипника, а в других случаях требуются шестерни, вилки, валы либо корпус. Точная смета появляется после дефектовки.
Что делать, если в масле появилась эмульсия?
Эксплуатацию прекращают и выясняют, откуда в агрегат попала вода. После проверки сапунов, сальников и герметичности оценивают подшипники и рабочие поверхности; только затем промывают узел и заливают свежую жидкость.
